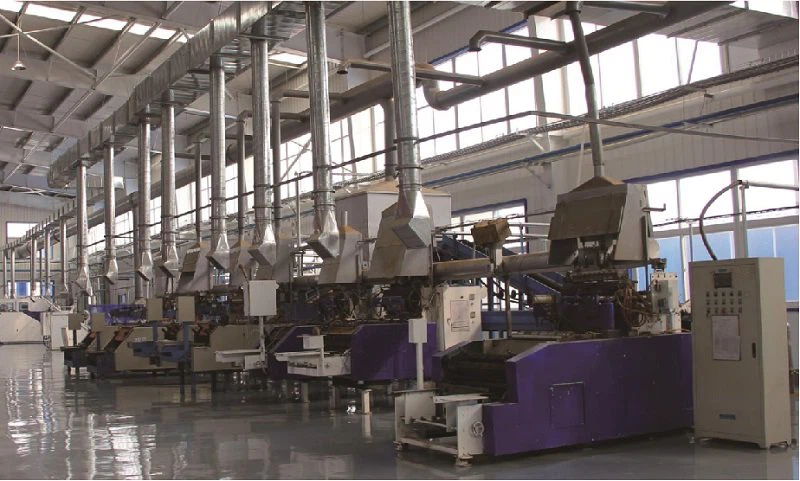

Гравитационная литейная машина

Введение

Решетка машины гравитационного литья переносится с крышки на держатель чипа памяти, а вращающаяся платформа отодвигает решетку назад. При изменении длины решетки можно отрегулировать приспособляемость к полке для хранения. Во-вторых, наши продукты используют давление времени для заполнения материала, а свинцовая горловина и свинцовая ложка нагреваются электрическими нагревательными трубками, автоматически контролируя температуру. Система проста, надежна, проста в использовании и обслуживании. Что еще более важно, все наши схемы контролируются ПЛК, для настройки данных используется сенсорный экран, электрические компоненты импортируются из-за рубежа, а гидравлические компоненты также импортируются из-за рубежа. Наконец, наша продукция дешева и качественна, что очень нравится покупателям.

Особенность

В машине гравитационного литья используются длинные ножи и механизм нижнего позиционирования, чтобы оборудование могло работать в большом диапазоне. Сетка продвигается от формы к конвейеру, через таблеточный валик и приемный валик, а затем в резак. Во-вторых, наше положение контролируется нижним механизмом позиционирования. Так что это процесс без последствий. При этом решается проблема деформации сетки. Это очень важно для литья с тонкой сеткой. За счет использования длинного резца механизм обеспечит работу оборудования в широком диапазоне. Наконец, наши продукты используют ПЛК и сенсорный экран для управления всей системой, что делает нашу систему очень стабильной и надежной.

III Технические параметры

2.1, Ведущий кастинга:

(1), модель двигателя: WR97-Y3-4P-92.75-M1-180

Мощность: 3кВт

Выходная скорость: 2.3-11.5

Коэффициент действия массы: 35,08

(2), производительность литья: 4 ~ 8 / мин.

(3), максимальный размер отливки: ширина 700 мм × высота (120–225) мм × толщина (2,5–5) мм

(4), самая большая форма пресс-формы: ширина 880 мм × 360 мм × высокая толщина (60 60) мм

(5), максимальное давление в трубопроводе: g=0,7 МПа

(6), давление зажима: P=2600N (рассчитано на 0,4 МПа)

(7), температура пресс-формы: динамическое моделирование 120 ~ 170 градусов

Статическая модель 120 ~ 170 градусов

(8), размеры хоста: длина ширина 1450 мм × 3400 мм × высота 1580 мм

(9), максимальные размеры: длина 4600 мм × ширина 1450 мм × высота 3150 мм

(10), вес хоста: 4000 кг

2.2 Свинцово-плавильная печь: время нагрева и время нагрева контролируются электрической схемой управления.

(1), Вместимость свинцово-плавильной печи: 1800 кг

(2), температура свинцовой жидкости: 400 ~ 550 градусов, максимальный диапазон колебаний рабочей температуры ± 10 не превышает 600 градусов.

(3), Использует электрическую нагревательную трубку внутри печи: максимальная мощность нагрева макс.=24кВт.

(4). Никогда не загружайте в печь более 50 кг свинца за один раз, иначе температура жидкого свинца значительно понизится.

(5) После загрузки свинца вес печи составляет 2000 кг.

2.3. Система подачи свинца

Свинцовая трубка для обогрева рта: температура регулируется в диапазоне 430 ~ 490 градусов.

Мощность электронагревательной трубки: N=500WX4 (220 В)

2.4, Система заливки свинца

Нагревательная трубка свинцовой ложки: регулируемая температура 430 ~ 490 градусов.

Мощность электронагревательной трубки: N=3KWX3 (220 В)

IV Критерии приемки

1. Производительность системы должна соответствовать заданным техническим параметрам требованиям.

2. Вся система должна работать слаженно и слаженно.

3. Компоненты и структура системы должны соответствовать требованиям.

V Технические службы

1, Сторона B должна обеспечить руководство по установке, а сторона B несет ответственность за ввод в эксплуатацию вместе с помощником стороны A.

2, гарантийный срок всего оборудования составляет один год (гарантийный срок изнашиваемых частей составляет 12 месяцев), пожизненное обслуживание.

3. Когда сторона B получает сигнал о неисправности от стороны A, сторона B должна предоставить план устранения неполадок в течение 12 часов, если сторона A не может устранить сбои оборудования, сторона B должна направить обслуживающий персонал на сторону спроса в течение 48 часов.

4, Сторона Б должна предоставлять техническую поддержку на весь срок службы оборудования и бесплатное обслуживание в течение гарантийного срока. По истечении гарантийного срока сторона Б должна предоставить компоненты по наиболее выгодной цене.

5. Любые вопросы, не охваченные настоящим соглашением, могут быть добавлены к соглашению после переговоров между сторонами А и сторонами Б.

6. Настоящее соглашение составлено в двух экземплярах, каждый из которых должен быть у стороны А и у стороны Б. Соглашение будет иметь юридическую силу.

VI Технические данные

1, упаковочный лист и сертификат качества.

2, набор руководств по оборудованию.

VII Обучение

Сторона Б отвечает за обучение персонала Стороны А эксплуатации и техническому обслуживанию.

VIII Обязанности Стороны А

В соответствии с требованиями к оборудованию и подвальному плану Сторона А должна направить группу технических специалистов для устранения неполадок.

1, мощность: трехфазная пятипроводная система, AC380V плюс N плюс PE, колебания источника питания: ± 5 процентов.

2, источник газа: чистый сжатый воздух, давление 0.4 ~ 0.6 МПа, расход: 1,2 м³/мин.

3, вода: очищенная вода, давление 0.1 ~ 0.2 МПа, расход: 0.5 ~ 1 м³/мин.

IX Список
